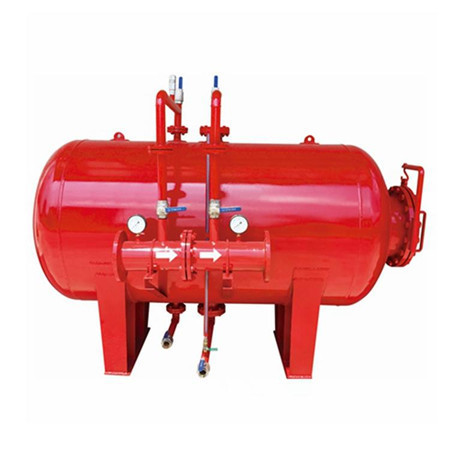

臥式泡沫比例混合裝置由罐體( 普通型或隔膜型)、比例混合器總成、進水管路總成、出水管總成，排液管總成等組成。當消防水泵的壓力水沿供水管道進入比例混合器時，一部分壓力水經進水管道流入泡沫液貯罐，將罐內(或隔膜內)的泡沫液壓出，泡沫液經過出液管道進入壓力比例混合器，在混合器中與水按規定的比例形成混合液流出混合器，再經過混合液管被送入泡沫產生設備，噴射泡沫進行滅火。該裝置中設定為水壓超過1.2Mpa時即能自動泄壓，以保持裝置安全。

　　臥式泡沫比例混合裝置每個管路均安裝有閥門、進水管線上裝有壓力表，膠囊裝在罐體內，其內腔和罐腔是各自獨立的。它是用來儲存泡沫滅火劑，并通過壓力式比例混合器的作用，將消防供水置換裝置內儲存的泡沫滅火劑，并與供水按一定的比例混合形成泡沫混合液的裝置。按儲罐的結構形式分為：臥式比例混合裝置和立式比例混合裝置;按比例混合器的個數分為：單比例混合器混合裝置和多比例混合器(2只或是4只)混合裝置。

　　一、使用條件

　　1、與混合裝置配套的消防水泵的壓力必須達到混合器進口工作壓力的要求。

　　2、本裝置的工作壓力范圍為0.6-1.2MPa，不能超出規定使用范圍使用，否則將影響混合比，降低泡沫質量。

　　3、混合裝置在標定的工作壓力范圍內使用的壓力大小，取決與所配用的泡沫滅火設備的工作壓力和管道當量長度的摩阻損失。

　　4、在備用狀態時，混合器中所有閥門應為關閉狀態。

　　二、維護和保養：

　　1、 使用前必須先檢查“泡沫灌裝口”上法蘭蓋、連接管法蘭是否密封，各種閥門是否關閉。

　　2、每使用完一次后必須　用清水將貯罐和管道內沖洗干凈，內外表要進行補漆防腐處理。

　　3、灌裝泡沫液時，應保持罐內清潔，不得與油類或其它泡沫液相混，不應與老化的泡沫液混合使用，泡沫液型號不能用錯。

　　4、泡沫液應避免陽光直射，并貯藏在溫差小的場所，要盡量少與空氣直接接觸。凡貯藏超過兩年的泡沫液，使用前應抽樣檢驗，合格后方可使用，對于失效的泡沫液應及時更換。

　　5、裝有隔膜的貯罐應每半年作一次檢漏試驗。試驗方法是開啟放水閥4，如有泡沫泄漏，則證明膠囊有損，應及時修補或更換。

　　6、在更換泡沫液時，應對該滅火系統作一次模擬試驗，以檢查比例混合裝置以及泡沫產生器等設備的工況是否正常可靠，如有異常應及時檢修。

　　7、更換失效泡沫液時，應對裝置進行全面清洗。
